Arduino At Heart 프로토타입인 DM-USTYLE 스케치(Sketch) 용 USB to Serial 업로더
(DM-USB2SERIAL V1.0)

본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.
KCC인증 번호 : MSIP-REM-TXZ-DMUSB2SERIALV1


공식인증 보드!!!




일반:
이것은 Arduino At Heart 프로토타입인 DM-USTYLE에 컴파일된 프로그램을 업로더하는 스케치 프로그램용
USB to Serial 업로더입니다.


제품 설명 :
이 모듈은 USB to Serial 커넥터와 블루투스 인터페이스 커넥터(HC-06호환)를 가지고 있습니다.
이 모듈은 아두이노의 스케치 프로그램을 이용할 수 있으며, USB포트의 5V 전압을 타겟보드에 공급합니다.

프로그래밍 :
사용자는  의 스케치 프로그램을 가지고 USB to 시리얼 업로더로 사용하여 프로그램을 업로드할 수 있습니다. 그러나, 만약, 사용자가 부트로더를 프로그램하고자 한다면, 사용자는 AVR ISP 프로그래머(NEWTC의 USBISP (STK500 호환)).를 사용하여야 합니다.

전원 출력 :
 1. USB 5V 전원이 타겟보드로 출력됩니다.

업로더 인터페이스  (타겟보드 연결용) :
 1. 5 핀 (DTR, RXD, TXD, VCC, 연결안함, GND) 인터페이스
 2. DM-USB2SERIAL는 의 스케치 소프트웨어를 사용하여 프로그램을 타겟보드로 업로드합니다.

블루투스 인터페이스 :
 1. HC-06 딥타입 모듈은 여기서 지원되는 4핀 커넥터로 직접 연결될 수 있습니다.
 2. 사용 가능한 경우
    - PC와 PC 사이의 블루투스 연결 실습
    - PC와 핸드폰 사이의 블루투스 연결 실습
    - PC의 스케치 프로그램에서 프로그램을 사용한 타겟보드 프로그램 업로드

GND
 1. GND 테스트 홀 제공

이 제품은 Arduino At Heart 프로토타입인 DM-USTYLE 보드를 쉽게 학습할 수 있도록 하는 목적으로 제작되었습니다.  따라서, 사용자는 Arduino At Heart의 스케치 프로그램을 사용하여 쉽게 컴파일된 프로그램인 HEX를 업로드할 수 있습니다.

인터넷으로 많은 소스코드, 회로도, 강좌들이 존재하므로, 사기만 하면 바로 활용이 가능합니다.
특히, 취미로 학습하시는 분들이 쉽게 사용할 수 있는 모듈입니다.

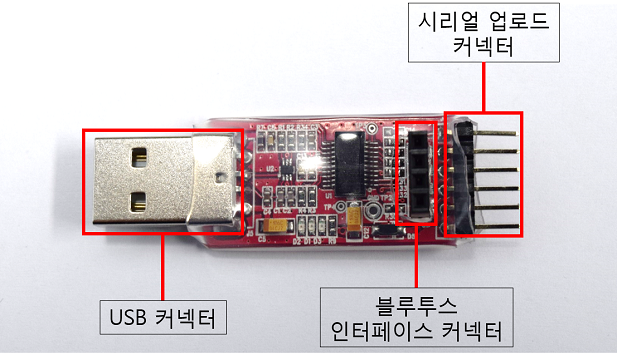

DM-USB2SERIAL V1.0 스케치 업로더의 구성
