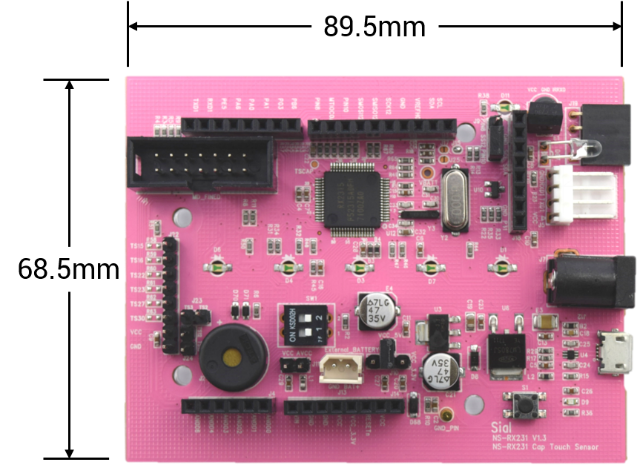

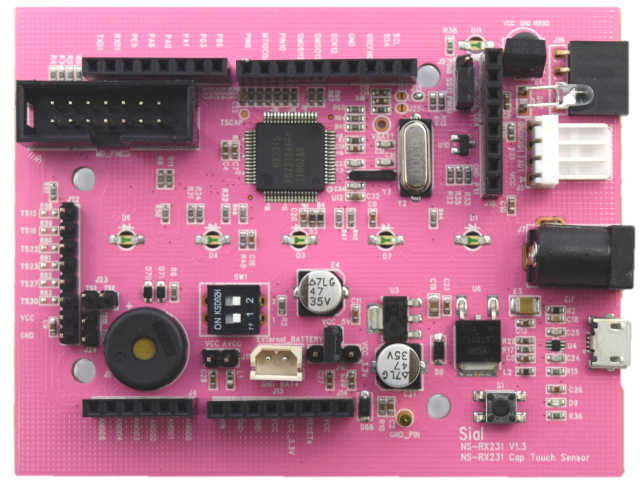

▶ RX231 개발자를 위한 평가 보드로, R5F52315ADFM RX231 마이크로컨트롤러를 사용.
▶ RX231 MCU 중 64p 제품인 R5F52315ADFM 채택, 128KB 내장 메모리 적용됨.
▶ E1 에뮬레이터를 이용하여 프로그램 다운로드 및 디버깅을 하거나, USB Direct 연결을 통해
MCU에 프로그램을 다운로드 가능.
▶ Arduino UNO와 호환되는 규격의 서포터 고정용 구멍이 있음.
▶ Arduino UNO와 호환되는 커넥터 규격을 채택하여 같은 인터페이스를 호환하는 보드들을 장착할 수 있음.
▶ 리셋 스위치, 스피커, 적외선 송신·수신 기능, UART Male타입과 Female타입, MPU-6050커넥터 내장

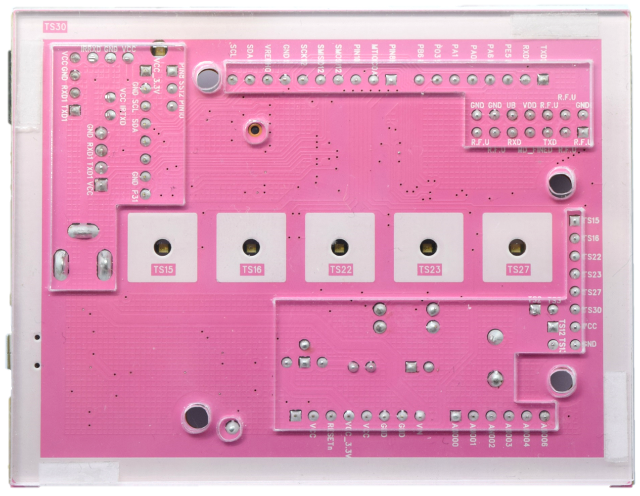

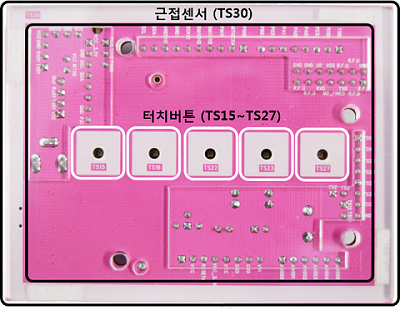

▶ 각 Touch버튼, Proximity버튼에 LED가 장착됨. Active-High로 동작하며 프로그램을 통해 제어할 수 있음.
▶ 어댑터, USB, 확장 배터리 등 다양한 전원소스를 연결 가능하고, 구동 전압을 점퍼로 설정이 가능.
NS-RX231 캡 터치센서보드
[NS-RX231] RX231 터치쉴드보드 59,400원
[NS-RX231-STARTER] RX231 터치쉴드보드 스타터 키트 99,000원
[NS-RX231-BASIC-PL] RX231 터치쉴드보드 베이직 플라스틱 키트 148,500원
[NS-RX231-BASIC-AL] RX231 터치쉴드보드 베이직 알루미늄 키트 176,000원
This device complies with part 15 of the FCC Rules. Operation in subject to the following two conditions: (1) This device Sep not cause harmful interference, and (2) this device must accept any interference received, including interference that Sep cause undesired operation.
RX231 Cap-TouchBoard
Model No : NS-RX231
Manufacturer : NEWTC
Made in Korea
MSIP-REM-TXZ-NS-RX231
인증 받은 자의 상호 : 주식회사 뉴티씨 (NEWTC)
기기의 명칭(모델명) : RX231 Cap-Touch보드(NS-RX231)
제조년월 : 2017. . .
제조자 : 주식회사 뉴티씨(NEWTC)
제조국가 : 한국
◆하드웨어 구성도
NS-RX231 하드웨어 구성도

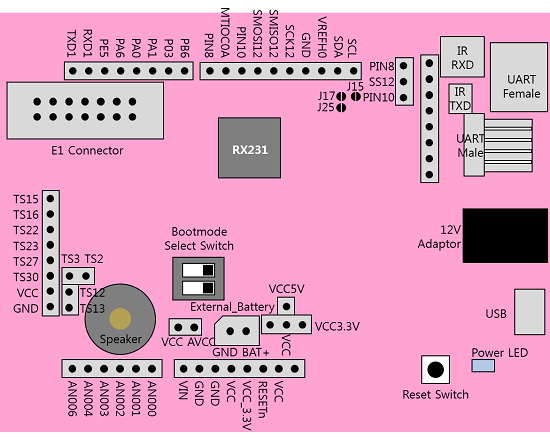

NS-RX231 배치도
NS-RX231 보드의 크기
◆점퍼 설정
J9 SS핀 선택용 점퍼:
① PIN8을 SS핀으로 설정합니다.
② PIN10을 SS핀으로 설정합니다. (기본값)
- PIN8과 PIN10의 위치
J10 전원 선택용 점퍼:
① VCC를 5V로 설정합니다. (기본값)
② VCC를 3.3V로 설정합니다
③ VCC를 확장 배터리와 연결합니다.
①,②는 어댑터 전원과 USB전원이 연결됩니다.
어댑터 전원은 7.5V ~ 12V를 사용하고, USB전원은 5V로 사용합니다.
어댑터 전원과 USB전원을 같이 꽂아도 역류하지 않아 안전합니다.
③은 확장배터리가 연결됩니다. 확장배터리는 3.3V나 5V를 사용합니다.
J11 VCC AVCC 직결용 점퍼:
기본적으로 연결 되어있지 않으며, 연결할 수 있는 점퍼는 핀 헤더가 들어있는 지퍼 팩에 1개가 동봉되어있습니다.
AVCC는 Analog VCC를 의미하며, 점퍼를 끼울 시에는 AVCC와 VCC가 연결되게 됩니다.
J15, J17, J25 점퍼패드:
① J15 : 쇼트면 SCL풀업, 오픈이면 SCL논풀업 VCC_USB멀티핀이기 때문에 기본으로 쇼트.
② J17 : 쇼트면 SDA 풀업. 오픈이면 SDA논풀업
③ J25 : 쇼트면 USB Bus-Powered 오픈이면 USB Self-Powered
◆전원공급
본 모듈의 전원은 DC 1.8V ~ 5.5V를 사용하도록 설계되어 있습니다.
다음 방법 중 하나로 전원 공급이 가능합니다.
▶모듈의 어댑터 잭(J7)에 외부 전원 7.5 - 12V를 공급합니다. 본사는 12V 1A SMPS 어댑터 (SE-PW12V)를 권장합니다.
▶ 모듈의 UART_VCC 에 선택된 레벨에 맞는 외부 전원을 공급합니다. (J19 UART Female, J5 UART Male타입 커넥터)
▶모듈의 E1 커넥터를 통하여 3.3V~5V 를 공급합니다. (공급받는 전원은 전원을 공급하는 장비에 따라 다르며, 3.3V 및 5V를 권장합니다.)
▶개발 보드의 J14 잭에 6.5~12V 전원을 공급합니다. 라인 트레이서 등을 개발하거나 테스트할 때 사용 가능합니다. 배터리는 본사의 12V 배터리인 SE-BAT12V를 권장합니다.
