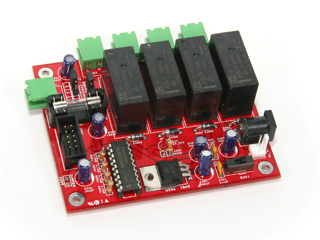

· リレーボードはマイクロコントローラを利用して家電製品や照明装置、または他の駆動ボードへ電源を供給し
たり遮断できるボードです。
· 4台の装置を駆動することができ、各接点当りに最大AC 250V, DC 30V を使用可能、最大電流は5Aです。
· 外部のAC 220VまたはDC電源や、内部12V, 5Vの電源を使用することができます。
· ボード上にヒューズを内蔵して、過電流が流れる場合には自動に遮断されます。
· 大容量リレーを採用するともに、PCBパターンを使用して安定的に動作します

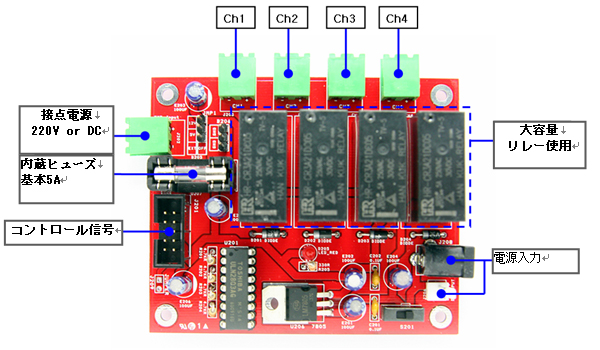

< ハードウェア構成図 >

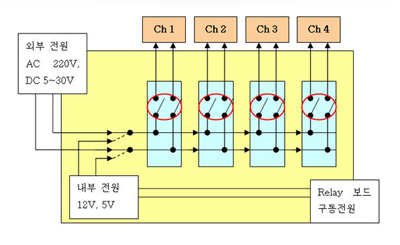

< ブロックダイヤグラム >

AM-RB04-B (リレー電源供給ボード)の使用方法

1.1 ハードウェアへの接続
1.1.1 コントロール入力信号
リレーの各チャンネルのコントロール入力に1を印加すると、リレーが作動して該当のチャンネルに電源が供給される。コントロール入力に0を印加すると、該当のチャンネルに電源供給が遮断される。

信号

動作

Ch1-4

該当のチャンネルに電源を供給したり切ることができる。

1 : Relay On (電源供給)

0 : Relay Off (電源遮断)

1.1.2 リレー電源供給ボードの駆動電源
リレーボードを駆動するためには駆動電源を供給しなければならない。アダプターコネクタや電源供給コネクタ、またはジャンパを接続して電源を供給しなければならない。

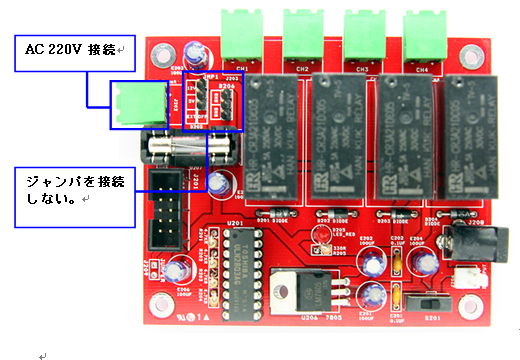

1.1.3 接点への電源供給 (外部 AC電源)

1.1.4 接点の電源供給(外部 DC電源)
3.1.3節のAC電源接続コネクタへDC電源を印加する。PCB上に (+), (-)の表示を確認して、電源の供給を受ける装
置も合わせて供給しなければならない。
1.1.5 接点への電源供給(内部 DC電源)

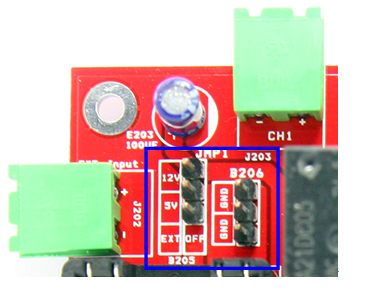

接点の電源供給コネクタの隣に、上記の写真のようなジャンパがある。上記のジャンパを利用して、内部から電源を供給することができる。左側のジャンパは12Vと5Vを選択できるジャンパであり、右側のジャンパはGNDへ接続するジャンパである。左側のジャンパは望む電圧に合わせて選択すればよく、右側のジャンパは位置に関係なく接続すればいい。外部から電源の供給を受ける場合、ジャンパを接続してはならない。

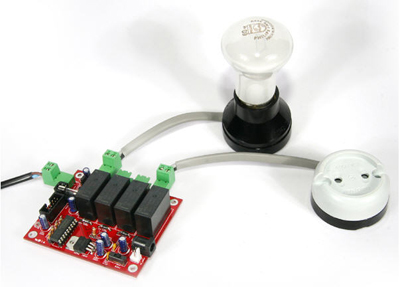

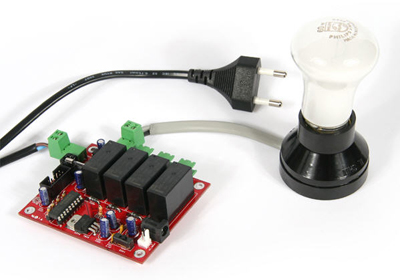

製品の使用イメージ
