USB TO SERIAL変換ボード
TTL Level (5V), RS-232C Level(±12V)信号の両方をサポート
- TTL Level(3.3V, 5V)信号は5045-4コネクタで出力(MCU, ロジックから直接使用)
- RS232C Level(±12V)信号は5267-3コネクタ及び9ピンD-SUBで出力

シリアル通信制御信号を使用可能(ループバック抵抗の除去時)
- 基本設定はループバック抵抗があるために、RXD, TXD, GND 3ピンだけで通
信可能
- シェイクモードを使用する場合、 RI/DTR/CTS/RTS/DSR/DCDを使用可能

USB 5V電源を使用可能(UART 4Pinコネクタを使用する場合)

GPIO 4ピンをON/OFF制御できる。(Windowsプログラミングの例題提供)

< USB TO SERIAL変換ボードAD-USBSERIAL >

AD-USBSERIAL V01 (USB TO SERIAL変換ボード) H/W

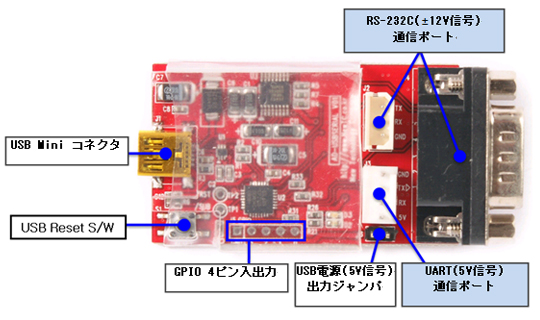

ハードウェア構成図


< ハードウェア構成図 >

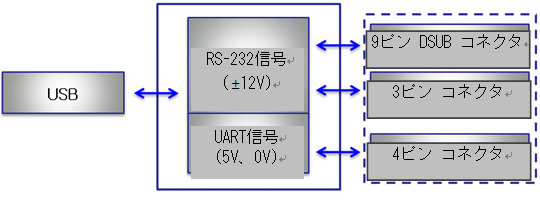

< ブロック図 >

ソフトウェアの使用方法

- USBドライバのインストール



① 弊社NTCのホームページのサポート資料室から提供されるAD-USBSERIALドライバをダウンロードしてインストールします。
ホームページアドレス : http://www.NewTC.co.jp (サポート資料室)

② パソコンのUSBポートにAD-USBSERIALを接続すると、デバイスが検出されます。

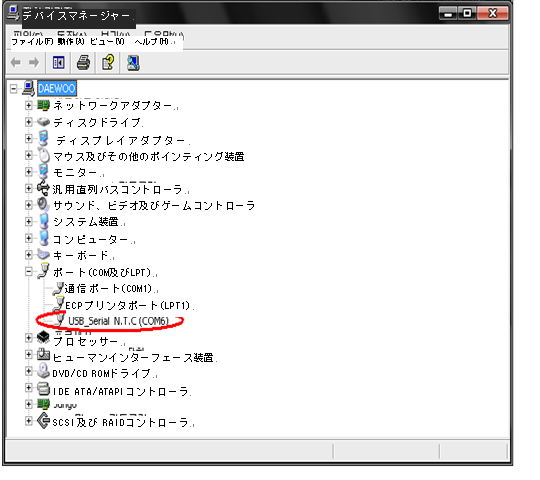

マイコンピューターのシステムハードウェアデバイスマネージャーから上記図のようにポート装置にN.T.C USB Serialポートが表示されます。
ここでは、COM6になっていますが、各パソコンによって、またはUSBポートによって異なりますので、AD-USBSERIALを使用する前に確認しなければなりません。

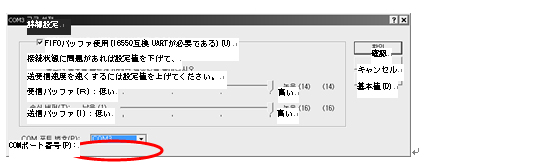

※ COMポートの変更が必要な場合、“USB_Serial N.T.C”を選択し、マウス右クリックをして、プロパティポート設定詳細設定COMポート番号変更をすることができます。(下記図参考)

使用方法

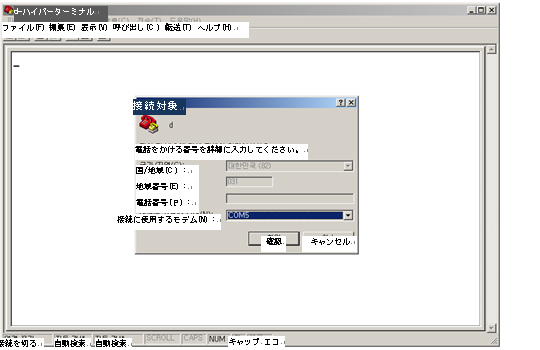

ターミナルプログラムを実行した後、先に確認したポートへ接続すると使用可能となります。



※ PC応用ソフトウェアを作成して使用する場合、先に設定したCOM ポートでデータを書き込んだり読み込めばいいです。
