1.    3軸加速度センサー拡張モジュール(AM-3AXIS-P) 紹介

     u  3軸加速度センサー拡張モジュールは AVR ボードと連結してテストできるボードです。

     u  本体に 3.3V レギュレーターを内蔵していて、 5V 電源入力だけで動作させることができます。

     u  10ピンヘッダーボックスコネクターで繋いで、NEWTC (日本ニューティーシー株式会社)のAVR ボードと接続して便利に使うことができます。(コネクターは ADC ポートに連結してください)

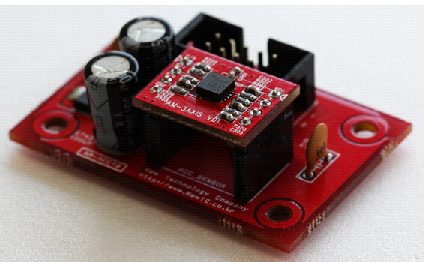

3軸加速度センサー拡張モジュール(AM-3AXIS-P)

2.   ハードウェア

   2.1 ハードウェア構成

AVR 開発ボードと連結時 はAVR の ADC ポートに連結してください。

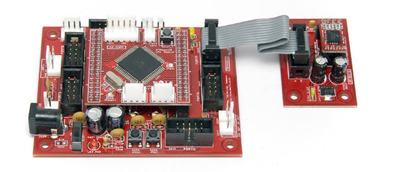

AVR 開発ボードと連結

2.2 コネクター連結

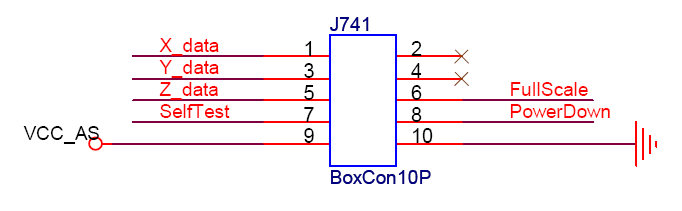

           2.2.1 コントロール信号ピン番号

        X_data, Y_data, Z_data 信号は ADC を利用してデータの入力をおこないます。
      Full Scale, SelfTest, PowerDown 信号はデジタル信号にて出力制御をおこないます。

3.  AM-3AXIS-P (3軸加速度センサー拡張モジュール) を使用する

    3.1 コントロール信号

           3.1.1 パワーダウン モード制御

            Power Down（P/D）ピンは、4.7KΩの抵抗でプルダウンされており、通常モードで動作します。
          加速度センサーをパワーダウンモードにするには、Power Downピンに VCC を印加してください。

3.1.2 フルスケール 選択

            Full Scale（F/S）ピンは、4.7KΩの抵抗でプルダウンされており、±2gモードで動作します。
          ±6gモードで動作させる場合は、Full ScaleピンにVCC を印加してください。

3.1.3 セルフテスト

           Self Test（S/T）ピンは、4.7KΩの抵抗でプルダウンされており、通常モードで動作します。
         セルフテスト動作をおこなう場合は、Self Test ピンに VCCを印加してください。

3.2 加速度センサー信号入力

           加速度センサーの出力信号はアナログの値で加速度によってアナログの値が変わるようになります。
         X_data, Y_data, Z_data 信号にそれぞれ X軸 Y軸 Z軸での加速度値を出力するようになります。
