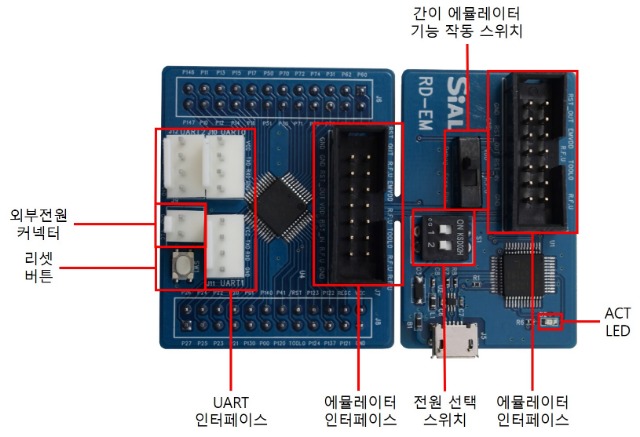

◆ 電源供給

本モジュールの電源は、DC3.3V〜5.5Vを使用するように設計されています。

次の方法のいずれかの電源供給が可能です。

▶ モジュールのUART_VCCに選択されたレベルに合った外部電源を供給します。（J10 、J11、J12 UART タイプコネクタ）

▶ モジュールのE1コネクタを介して3.3V〜5Vを供給します。（供給される電源は、電源を供給している機器に応じて異なり、3.3Vおよび5Vを推奨します。）

▶ 開発ボードのUSBコネクタに5V電源を供給します。PCとUSB-Micro5pinタイプのケーブルで接続してください。

▶ 開発ボードのJ9拡張バッテリコネクタにバッテリーを接続します。3.3Vや5Vを供給します。

   拡張バッテリコネクタには絶対に6V以上を供給すればなりません。回路的に直結されているので、無理な電圧が入ると、MCUが破損します。

▶ マザーボードの通信コネクタや10ピンボックスコネクタのVCCピンに電力を供給します。この電源は、グローバル電源と同じ電圧を持っており、ここに供給される電源は、グローバル電源です。



◆ 注意事項

▶逆電圧、逆電流を加えないでください。モジュールと開発ボードが損傷することがあります。

▶過度の力を与えたり、衝撃を与えないでください。製品が破損する危険性があります。

▶出力ピン、電源ピン同士触れショットが私の状況を避けてください。致命的な損傷が起こることがあります。
