AM-DC2-2D pin 피치 질문
 글쓴이 : 관리자
작성일 : 23-07-17 15:03
조회 : 782

안녕하세요? 고객님,
저희 뉴티씨 제품을 이용하여 주셔서 감사합니다.

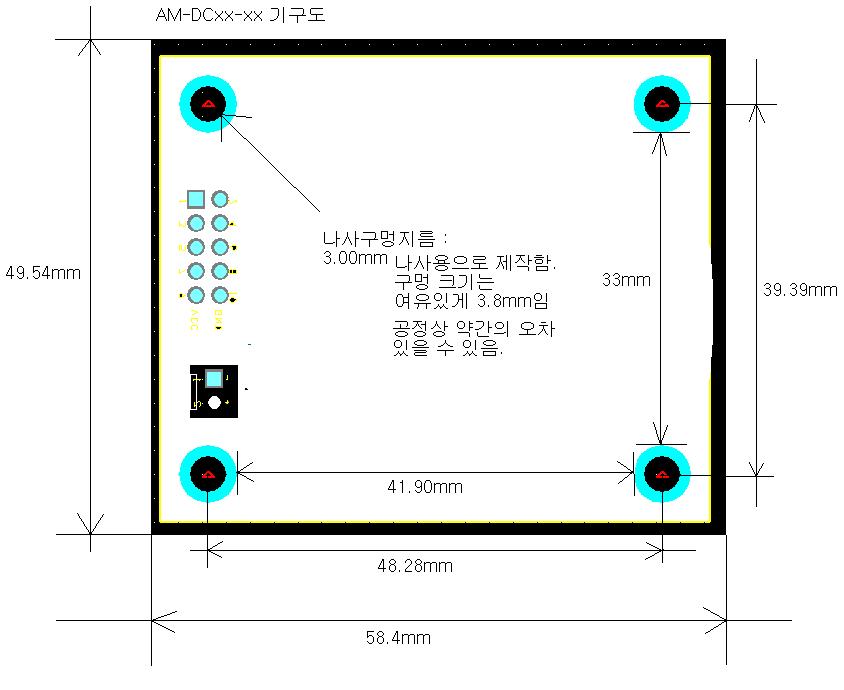

AM-DC2-2D의 기구도를 올려드립니다.
그리고, 컨트롤 신호(10핀), 전원핀의 각 커넥터안에서 핀 간의 거리는 100mil 즉, 2.54mm 입니다.

또한, 모터 커넥터(BI-508PIWL(5.08mm pitch) 2P)의 피치는 5.08mm 입니다.

감사합니다.

>
>
> 안녕하세요 모터 드라이브 AM-DC2-2D사양 질문드립니다.
>
> 컨트롤 신호(10핀), 전원핀, 모터핀 각각 핀 사이 거리 피치 알 수 있을까요?
>
