1. USB용 바이트 블라스터

USB용 USB Blaster는 알테라사의 Device(FPGA, CPLD)에 USB 케이블을 통하여 PC에서 데이터를 다운로드
가능하여, configuration data 기능을 지원하며, 다양한 다운로드(AS, PS, JTAG)를 지원하는 디버거 입니다.

본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.
KCC인증 번호 : KCC-REM-TXZ-FM-USBBLASTER

u ALTERA 사의 FPGA & CPLD 다운로드 지원

u Stratix, Cyclone, MAX, APEX, ACEX 등 ALTERA사의 FPGA와 PROM 다운로드 가능

u 높은 다운로드 속도 및 FT245R + CPLD 의 내부 디자인

u USB 2.0 인터페이스를 통해 PC 연결

u 전원, 노이즈 및 데이터 보호회로 등으로 인한 고장율이 낮음

< FM-USBBLASTER V01 >

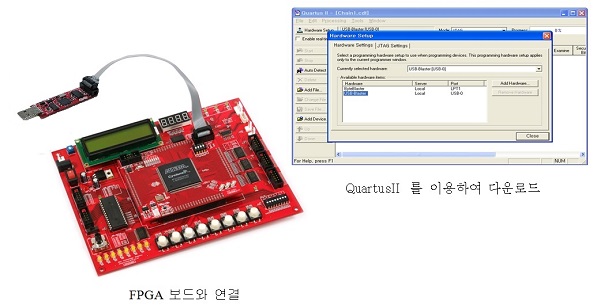

< USB 블라스터와 FPGA의 연결 >

2. 하드웨어 구성도

※ USB BLASTER(모델명 : FM-USBBLASTER) 보드의 사용상의 안전 및 불량 발생을 최소화하기 위한 하드웨어 설계

   ■     USB 커넥터를 통한 정전기 및 이상 전압 발생으로 인한 보드의 불량 방지를 위한 ESD Protection 부품 적용

   ■     데이터 전송상의 노이즈 및 전압 튐 현상 방지를 위한 EMI Bead, Buffer IC, 콘덴서 등의 부품 적용

    3.     커넥터 핀 번호

3.1 USB Conn. 핀 번호

1

2

3

4

5

GND

USBDP(D+)

USBDM(D-)

VCC

Shield GND


              3.2 다운로드 포트(BOX Header 10p) 핀 번호

1

3

5

7

9

TCK

TDO

TMS

nSTA

TDI

2

4

6

8

10

GND

VCC

nCE

nCS

GND

4. 설치 및 사용 방법

4.1 QuartusII 소프트웨어를 먼저 설치합니다.

4.2 FM-USBBLASTER 를 PC와 연결하면 드라이버 설치 창이 뜹니다. QuartusII 설치

폴더에 drivers/usb-blaster 폴더를 찾아서 드라이버를 설치합니다.

4.3 QuartusII 실행 후 Programmer 를 실행합니다.

4.4 Programmer 창이 아래와 같이 뜨면 Hardware Setup 에 USB-Blaster 가 잡혀 있는지 확인합니다.

4.5 Available hardware items 에 USB-Blaster 를 선택합니다.

             4.6 FPGA / CPLD와 JTAG으로 연결할 경우 보드에 전원을 넣고 Auto Detect를 클릭하면 연결되어 있는
               장치가 검색되고 .sof 파일을 선택한 다음 다운로드 할 수 있습니다.
                    PROM 에 다운로드 할 경우 모드를 Active Serial 모드로 설정하고 Add File에서 .pof 파일을 선택한
              다음 다운로드 하면 됩니다.
