Arduino at heart 공식 인증된 DM-USTYLE-EXT 보드의 완제품 설명

본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.

KCC인증번호 : MSIP-REM-TXZ-AM-2560USB

  공식인증 보드!!!
교재 : 따라하면서 배우는 아두이노
저자 : 동의대학교 전자과 허경용 교수

▣ AM-2560USB 소개

    ◆ ATMega2560-16AU AVR 마이크로 컨트롤러를 사용합니다.
    ◆ Arduino At Heart    공식 인증된 입니다.
    ◆ AM-2560USB에 내장된 시리얼 포트로 디버깅 가능합니다.
    ◆ 16MHz 크리스탈 클럭 채용으로 안정성을 확보하였습니다.
    ◆ AVR 또는 Arduino 로 선택적 사용 가능합니다.
    ◆ 4채널 멀티플렉서 듀얼 IC 내장하여 UART0~3을 USB 쪽으로 선택하여 붙일 수 있습니다.
    ◆ TTL Level (5V Level),CMOS Level (3.3V) 선택적인 UART 통신레벨이 가능합니다.
    ◆ 1x6 USB to Serial 업로더 커넥터를 적용하여, 스케치 어플리케이션을 이용한 소프트웨어
        업로드를 수행할 수 있습니다.
    ◆ USB2SERIAL 스케치 업로더를 이용하면 USB전원으로 5V를 공급받을 수 있습니다.
    ◆ FTDI의 USB to Serial 최신 IC 적용 구성으로 5V 전원 공급 및 시리얼 통신 가능합니다.
    ◆ ISP Connector, JTAG BOX Header, 16MHz X-tal, 리셋 스위치, 전원 LED 내장
    ◆ 2줄 (J6, J7), 1줄 (J5, J8)짜리 2.54mm 헤더 핀이 배치되어 있으므로, 1줄짜리는 빵판에
       꽂아서 실습이 가능합니다.

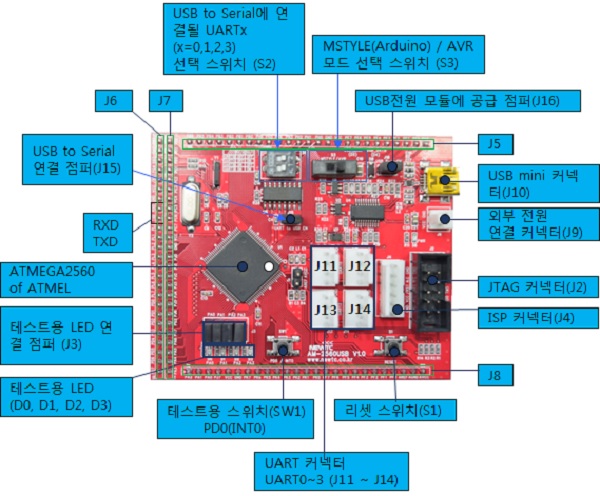

▣ AM-2560USB 하드웨어 구성도

AM-256PRO 모듈 사용하기 (소프트웨어 관련)

프로그래밍 방법 :
사용자는 USB to 시리얼 업로더와 AVR용 ISP programmer인 USBISP를 사용하여 프로그래밍 할 수 있습니다.

부트로더가 AM-2560USB에 내장되어 있으므로, 사용자는 USB to Serial 업로더를 통하여 직접 프로그램을 업로드 하거나, AVR ISP 프로그래머인 AD-USBISP를 이용하여 프로그램 업로드를 할 수 있습니다. 한번 USBISP로 Write 하면, 부트로더가 지워지므로,  로 사용하려면, 부트로더를 스케치에서 USBISP로 다시 업로드 해야 합니다.
